Hur kan tillverkare av stålkonstruktionskomponenter som kan anpassas för olika uppsättningar av utrustning optimera den strukturella designen av stålkonstruktionskomponenter för att förbättra bärförmågan och lättvikten?
I den anpassning och tillverkning av stålkonstruktionskomponenter för kompletta uppsättningar av utrustning , optimering av den strukturella designen för att samtidigt förbättra bärförmågan och uppnå låg vikt är kärnfrågan för att balansera prestanda, kostnad och effektivitet. Denna process kräver att materialegenskaper, mekaniska principer, tillverkningsprocesser och faktiska arbetsförhållanden kombineras för att uppnå målet genom en systematisk designstrategi. Följande detaljerad beskrivning av de specifika metoderna från flera dimensioner:
1. Optimering utifrån materialegenskaper: Välj rätt "fundament" för att få dubbelt så mycket med halva ansträngningen
Valet och rimlig användning av material är förutsättningarna för strukturell optimering. Styrkan, segheten, densiteten och andra parametrar för olika stål varierar avsevärt, och de måste anpassas exakt efter komponenternas bärande krav, arbetsmiljö och andra faktorer.
Användning av höghållfast stål: Användning av låglegerat höghållfast stål med högre sträckgräns (som Q355, Q460, etc.) kan minska materialtjockleken under samma bärande förhållanden och direkt minska konstruktionens dödvikt. Till exempel konstruerades en bärande balk ursprungligen för att använda Q235-stål med en tjocklek på 20 mm. Efter användning av Q355-stål kan tjockleken minskas till 16 mm, vikten minskas med 20% och bärigheten påverkas inte.
Differentierad fördelning av material: Enligt spänningsegenskaperna för varje del av strukturen används höghållfasta material i områden med hög spänning och vanliga material används i områden med låg spänning för att uppnå "bra stål används på bladet". Till exempel används höghållfast stål i de spänningskoncentrerade delarna av utrustningsbasen, medan vanligt kolstål används i den extra stöddelen, vilket inte bara kan säkerställa den totala styrkan utan också kontrollera kostnaden och vikten.
Utforskning av nya material: I scenarier med extremt höga lättviktskrav (såsom stålkonstruktioner för mobil utrustning), kan aluminiumlegeringar eller kompositmaterial (såsom kolfiberförstärkta hartsbaserade kompositmaterial) användas i icke-lastbärande delar för att bilda en hybridstruktur med stål. Uppmärksamhet bör dock ägnas åt anslutningsmetoderna och kompatibiliteten mellan olika material för att undvika strukturella fel på grund av elektrokemisk korrosion eller oöverensstämmelse mellan mekaniska egenskaper.
2. Topologisk optimering av strukturell form: gör kraftöverföringen mer "effektiv"
Topologisk optimering är att hitta den optimala distributionsformen av material enligt belastningar och begränsningar i ett givet designutrymme genom matematiska algoritmer, för att uppnå "ta bort slagg och behålla essensen", och säkerställa den bärande förmågan samtidigt som vikten minskar.

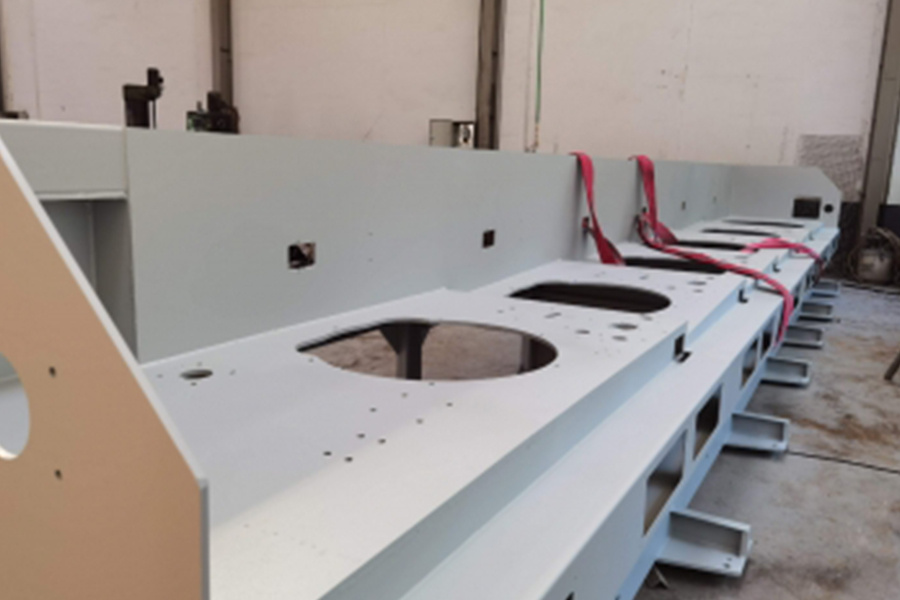

Ta bort redundanta material: Använd programvara för finita elementanalys (FEA) för att simulera strukturens spänningstillstånd, identifiera de "överflödiga områdena" med lägre spänning och skära dem. Till exempel är den traditionella designen av utrustningskolonner mestadels solid struktur. Efter topologisk optimering kan den utformas som ett ihåligt gitter eller tunnväggig struktur med förstärkningsribbor, som bibehåller tillräckligt med material vid spänningskoncentrationspunkten, reducerar materialet i icke-spänningsområdet, minskar vikten med mer än 30% och förbättrar styvheten.
Hänvisning till bionisk struktur: Biologiska strukturer i naturen (såsom bikakor och fågelben) har egenskaperna "lätt och hög hållfasthet", och deras principer kan tillämpas på stålkonstruktionskonstruktion. Till exempel är panelen på utrustningsplattformen utformad som en bikakestruktur, och kärnskiktet använder tunnväggigt stål, vilket inte bara minskar vikten, utan också förbättrar den totala belastningskapaciteten genom den spridda lasteffekten av bikakestrukturen.
Optimering av tvärsnittsform: Den geometriska formen på komponenttvärsnittet har en betydande inverkan på bärigheten. Under samma tvärsnittsarea är tröghetsmomenten och sektionsmodulen för I-formade, lådformade och cirkulära sektioner större, och böj- och vridmotståndet är bättre. Till exempel använder drivaxeln en ihålig cirkulär rörsektion istället för ett massivt rundstål, och torsionsmotståndet är i princip detsamma när vikten minskas med 50 %; tvärbalken använder en I-formad sektion istället för en rektangulär sektion, och böjbärigheten kan ökas med 40 % under samma egenvikt.
3. Optimering av anslutningsmetoder: Minska "extra börda" och förbättra den totala styvheten
Anslutningsnoden är stålkonstruktionens svaga länk. En orimlig anslutningsmetod kommer att öka vikten, minska den totala styvheten och till och med orsaka stresskoncentration. Optimeringen av anslutningsdesignen måste ta hänsyn till styrka, lättvikt och konstruktionsmöjlighet.
Optimering av svetsade anslutningar: Använd kontinuerliga svetsar istället för intermittenta svetsar för att minska svetsens totala längd samtidigt som anslutningshållfastheten säkerställs; för tjocka plåtanslutningar, använd spårsvetsar istället för kälsvetsar för att minska svetsvolymen och värmepåverkad zon och minska den extra spänningen som orsakas av svetsdeformation. Dessutom optimeras svetsarnas position genom finita elementanalys för att undvika att svetsar ställs vid spänningskoncentrationspunkter och förbättra nodens tillförlitlighet.
Förfinad design av bultanslutningar: Bultspecifikationerna och kvantiteten beräknas noggrant enligt kraftstorleken för att undvika att blint använda stora specifikationer eller för många bultar. Till exempel var flänsanslutningen för en viss utrustning ursprungligen utformad för att använda 12 M20-bultar. Efter kraftanalys justerades den till 8 M18 bultar, vilket inte bara uppfyllde hållfasthetskraven utan även minskade materialåtgången för bultar och flänsar.

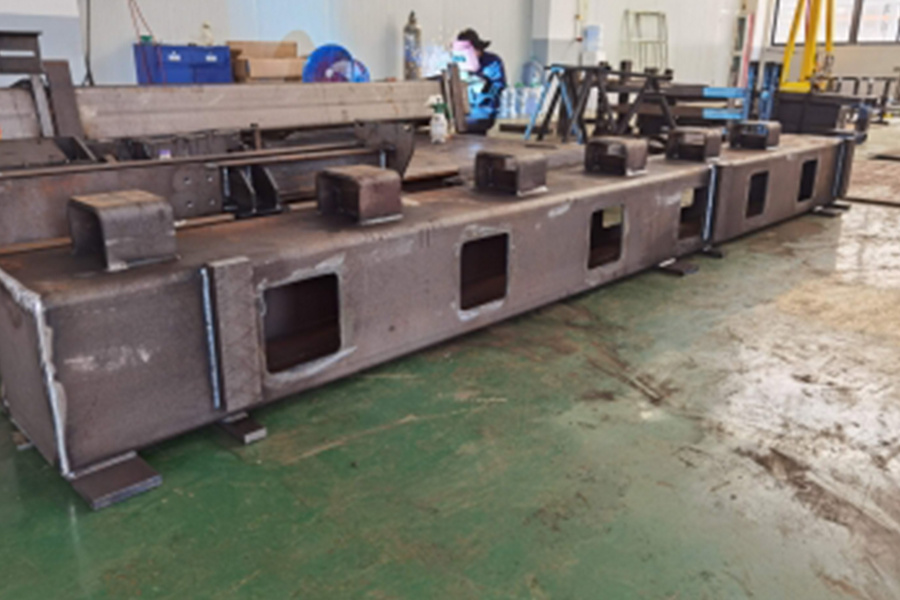

Integrerad formningsprocess: För komplexa komponenter används övergripande böjnings-, laserskärnings- och blankningsprocesser för att minska antalet skarvningar. Till exempel, om utrustningens ramstruktur skarvas av flera stålplåtar, kommer vikten av svetsar och kopplingar att öka. Men genom att böja in hela stålplåten i ramkroppen genom en stor bockningsmaskin kan 70 % av skarvpunkterna minskas, vikten kan minskas med 15 % och den totala styvheten kan förbättras avsevärt.
4. Stärkande styvhet och stabilitet: Undvik "instabilitet på grund av lätthet"
Lättviktsdesign måste baseras på att säkerställa strukturell styvhet och stabilitet, annars kan bärigheten brista på grund av överdriven deformation eller instabilitet.
Rimligt arrangemang av förstärkningsribbor: Förstärkningsribbor (såsom U-formade och L-formade ribbor) sätts på ytan av tunnväggiga komponenter för att förbättra den lokala styvheten genom att ändra sektionens tröghetsmoment. Till exempel är utrustningens tunna plåtskal lätt att deformeras när det utsätts för jämn belastning. Efter att ha lagt till längsgående och tvärgående förstärkningsribbor längs kraftriktningen kan styvheten ökas med mer än 50 % när materialåtgången ökar med 5 %.
Verifiering och justering av stabilitet: För smala stavar, tunnväggiga komponenter och andra komponenter som är utsatta för instabilitet måste deras stabilitet verifieras med Eulers formel. Vid behov läggs sidostöd till eller justeras tvärsnittsformen (som att ändra den rektangulära sektionen till en I-formad sektion) för att öka den kritiska instabilitetsbelastningen utan att lägga för mycket vikt.
Rimlig applicering av förspänning: För bultanslutna lastbärande komponenter appliceras lämplig förspänning för att få kontakten att passa tätt, minska relativ deformation under arbete och förbättra den totala styvheten. Till exempel kan anslutningsbultarna mellan lagersätet och basen av utrustningen öka styvheten på fogytan med 20%~30% efter applicering av förspänning.
5. Kombination av simulering och experiment: Använd data för att "eskortera" optimeringseffekten
Strukturell optimering kan inte förlita sig enbart på erfarenhet, utan måste verifieras genom simuleringsanalys och fysiska tester för att säkerställa tillförlitligheten hos designschemat.
Finita element simuleringsanalys: I designstadiet används ANSYS, ABAQUS och annan mjukvara för att upprätta en tredimensionell modell för att simulera spänningsfördelning, deformation och utmattningslivslängd under olika belastningar och arbetsförhållanden. De strukturella parametrarna (såsom väggtjocklek, flänsplattans position och tvärsnittsstorlek) justeras genom flera iterationer tills balanspunkten mellan "lättvikts" och "hög styrka" hittas. Till exempel har den roterande armen på en svetsrobot minskat sin vikt med 25 % och sin maximala belastning med 10 % efter 5 omgångar av simuleringsoptimering, vilket helt uppfyller användningskraven.
Fysisk testverifiering: Statisk lasttest, dynamisk lasttest och utmattningstest utförs på den optimerade prototypen för att verifiera dess faktiska lastbärande kapacitet och hållbarhet. Till exempel laddas och testas den optimerade bärande balken av en hydraulisk testmaskin, och dess flytbelastning och gränslast registreras för att säkerställa att den inte är lägre än designstandarden; den dynamiska belastningen under driften av utrustningen simuleras av vibrationstabelltestet för att kontrollera om strukturen ger resonans eller deformeras för mycket.
Iterativ förbättringsmekanism: Återkoppla testdata till simuleringsmodellen, modifiera parametrar (såsom materialegenskaper, randvillkor) och optimera designen ytterligare. Till exempel, om den faktiska deformationen av en komponent visar sig vara större än simuleringsresultatet under testet, är det nödvändigt att kontrollera om modellens begränsningar är förenliga med den faktiska situationen och justera den strukturella designen.
6. Samverkan mellan process och design: Gör designen "landning" mer effektiv
Strukturell optimering måste överväga genomförbarheten av tillverkningsprocessen, annars kommer även den bästa designen att vara svår att uppnå. Tillverkare måste kombinera sin egen utrustningskapacitet och processegenskaper för att införliva processkrav i designskedet.
Till exempel kan Jiaxing Dingshi Machinery Manufacturing Co., Ltd stödja bearbetning och tillverkning av komplexa strukturer med avancerad utrustning såsom 15 000 kvadratmeter inomhusproduktionsutrymme, 6 meter × 3,5 meter stort portalbearbetningscenter och 30 kW laserarkskärmaskin. Dess 20 professionella tekniska designers har starka ritningsdesignkonverteringsmöjligheter och kan exakt omvandla den optimerade strukturella designen till producerabara processritningar, vilket säkerställer att topologioptimering, materialval och andra lösningar implementeras i den faktiska produktionen - som att använda en 600-tons bockningsmaskin för att uppnå integrerad gjutning av stora tunnväggiga komponenter och minska skarvning; genom 50 svetsutrustningar av olika slag och de fantastiska färdigheterna hos 60 certifierade svetsare garanteras styrkan och precisionen hos komplexa svetsar, vilket ger tillförlitligt processstöd för strukturell optimering.
